申請號: 201720846748.2

申請日: 2017.07.13

申請人: 嘉興沃爾德金剛石工具有限公司

發明人: 唐文林

       摘要：

       本實用新型公開了一種可拆卸刀輪架，所述刀輪架應用于無孔刀輪，所述刀輪架包括第一基體和第二基體，所述第二基體可拆卸的安裝在第一基體上，所述第一基體包括第一支撐臂和階梯形的第一支撐座；所述第二基體包括第二支撐座和第二支撐臂，所述第一支撐臂和第二支撐臂相對設置，在所述第一支撐臂與第二支撐臂的內壁上分別同軸設置有定位軸，所述定位軸的橫截面為圓形，所述無孔刀輪的定位槽卡夾在所述定位軸上；在所述第一支撐臂與第二支撐臂上分別同軸開設有第一通孔，所述刀輪架還包括緊固件，所述緊固件依次穿過所述第一通孔并緊固在第一支撐臂和第二支撐臂上。本實用新型提供了一種結構簡單、能夠與無孔刀輪配合使用的可拆卸刀輪架。

       主權利要求:

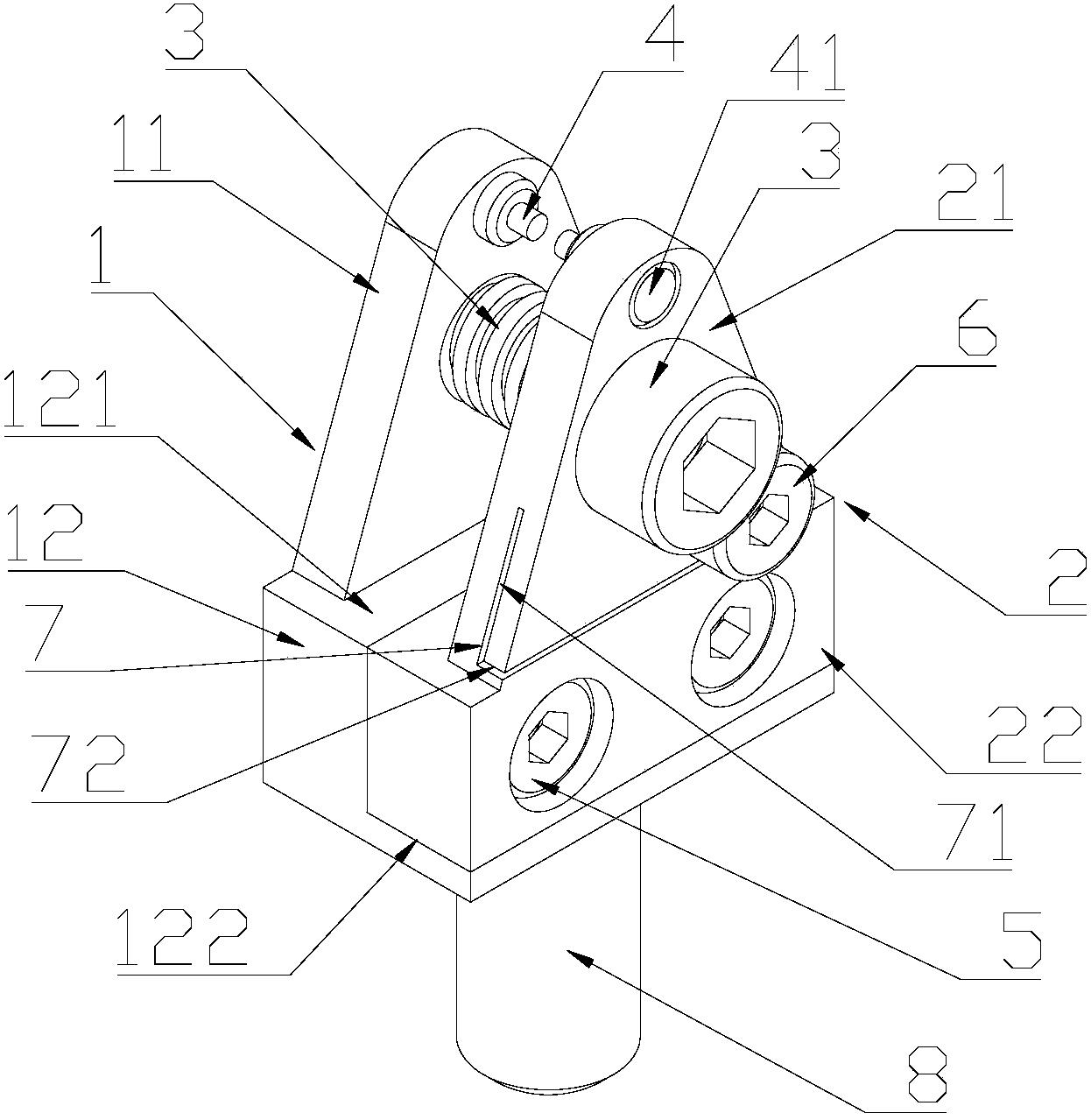

       一種可拆卸刀輪架，其特征在于：所述刀輪架應用于無孔刀輪，所述無孔刀輪的兩個盤面中心對稱開設有不連通的定位槽，所述刀輪架包括第一基體(1)和第二基體(2)，所述第二基體(2)可拆卸的安裝在第一基體(1)上，所述第一基體(1)包括第一支撐臂(11)和階梯形的第一支撐座(12)，其中，所述第一支撐座(12)包括第一階梯(121)和第二階梯(122)，所述第一支撐臂(11)設置于第一階梯(121)的頂面上；所述第二基體(2)包括第二支撐座(22)和設置于所述第二支撐座(22)頂面的第二支撐臂(21)，所述第一支撐臂(11)和第二支撐臂(21)相對設置，在所述第一支撐臂(11)與第二支撐臂(21)的內壁上分別同軸設置有定位軸(4)，所述定位軸(4)的橫截面為圓形，所述無孔刀輪的定位槽卡夾在所述定位軸(4)上，并且無孔刀輪能夠圍繞所述定位軸(4)的軸線旋轉；在所述第一支撐臂(11)與第二支撐臂(21)上分別同軸開設有第一通孔(31)，所述刀輪架還包括緊固件(3)，所述緊固件(3)依次穿過所述第一通孔(31)并緊固在第一支撐臂(11)和第二支撐臂(21)上。
