       申請號：201720018633.4
       申請人：珠海市銘陽切削工具有限公司
       發明人：檀竹林 謝國全 黃寶現 趙德廣 黃澤宇

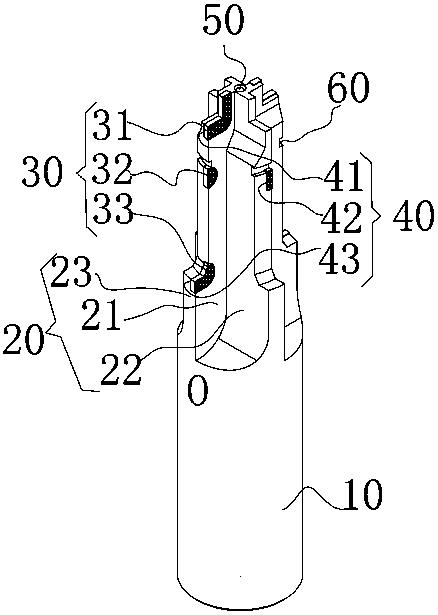

       摘要： 本實用新型涉及金剛石臺階鉸刀，包括刀柄、臺階刀柱、刀槽、三臺階聚晶金剛石刀片，所述刀柄為實心圓柱體，所述臺階刀柱與所述刀柄連接，所述三臺階聚晶金剛石刀片鑲嵌焊接在所述刀槽的豎直刀面的鑲嵌槽內，中間的臺階設四刃金剛石刀片，兩端的臺階設雙刃金剛石刀片。本實用新型的金剛石臺階鉸刀，三臺階刀柱設置三臺階聚晶金剛石刀片，能一次同步精加工同軸多臺階槽孔，金剛石刀片鉸加工，耐熱性能好，導熱良好，經久耐用，能大批量高效率高精度加工，成本低。        主權利要求：1.一種金剛石臺階鉸刀，其特征在于，包括刀柄、臺階刀柱、刀槽、三臺階聚晶金剛石刀片，所述刀柄為實心圓柱體，所述臺階刀柱與所述刀柄連接，所述三臺階聚晶金剛石刀片鑲嵌焊接在所述刀槽的豎直刀面的鑲嵌槽內，中間的臺階設四刃金剛石刀片，兩端的臺階設雙刃金剛石刀片。
       2.根據權利要求1所述的金剛石臺階鉸刀，其特征在于，所述刀槽為設在臺階刀柱同軸的頂面截面最大扇形圓心角為70度的四瓣旋轉對稱開槽。
       3.根據權利要求2所述的金剛石臺階鉸刀，其特征在于，所述刀槽包括三臺階豎直前刀面、曲弧形刀面和副后刀面，所述曲弧形刀面與所述三臺階豎直前刀面在頂面截面夾角為90度，通過斜面和弧面過渡面，逐漸匯聚到刀面匯聚交點，所述刀面匯聚交點位于所述三臺階豎直前刀面與所在截面圓柱外圓周的交點上，所述副后刀面為所述三臺階聚晶金剛石刀片所在圓周外形面。
       4.根據權利要求3所述的金剛石臺階鉸刀，其特征在于，所述臺階刀柱包括所在圓周直徑依次變小的三同心圓柱，所述臺階刀柱自頂部向下依次設有第一臺階焊接刀槽、第二臺階焊接刀槽和第三臺階焊接刀槽。
       5.根據權利要求4所述的金剛石臺階鉸刀，其特征在于，所述三臺階聚晶金剛石刀片包括L型彎雙刃金剛石刀片、弧形四刃金剛石刀片和弧形雙刃金剛石刀片，所述L型彎雙刃金剛石刀片為設在所述第一臺階焊接刀槽的兩片金剛石刀片，所述弧形四刃金剛石刀片為設在所述第二臺階焊接刀槽的四片金剛石刀片，所述弧形雙刃金剛石刀片為設在所述第三臺階焊接刀槽的兩片金剛石刀片。
       6.根據權利要求4所述的金剛石臺階鉸刀，其特征在于，所述第二臺階焊接刀槽和第一臺階焊接刀槽之間設有過渡凹槽。
       7.根據權利要求4所述的金剛石臺階鉸刀，其特征在于，所述第一臺階焊接刀槽的頂部設有頂尖孔。
