　　東芝機械開發出了可高精度加工小件模具的立式5軸控制加工中心（MC）“UVM-700E（5AD）”，并在11月17日～22日于東京有明國際會展中心舉行的“第28屆日本國際機床展”（JIMTOF2016）上展出（圖1）。通過提高加工精度，可加工出表面光滑的模具。因此可省去作為后工序的研磨工序，或者減輕研磨作業。 　　該加工中心的主軸為了減小振動及熱位移，采用了空氣靜壓軸承。與滾珠軸承相比振動更小，而且還使發熱量減少。此外，為了提高定位精度，還使用線性馬達作為X、Y、Z三軸的驅動源。通過增益調整，將最小進給量控制在了10nm。并且，為了提高主軸移動的直進性，東芝機械還對采購來的直動導軌進行磨合后再嵌入機床中。另外，為了實現精密切削，主軸最大轉速提高到了6萬rpm。

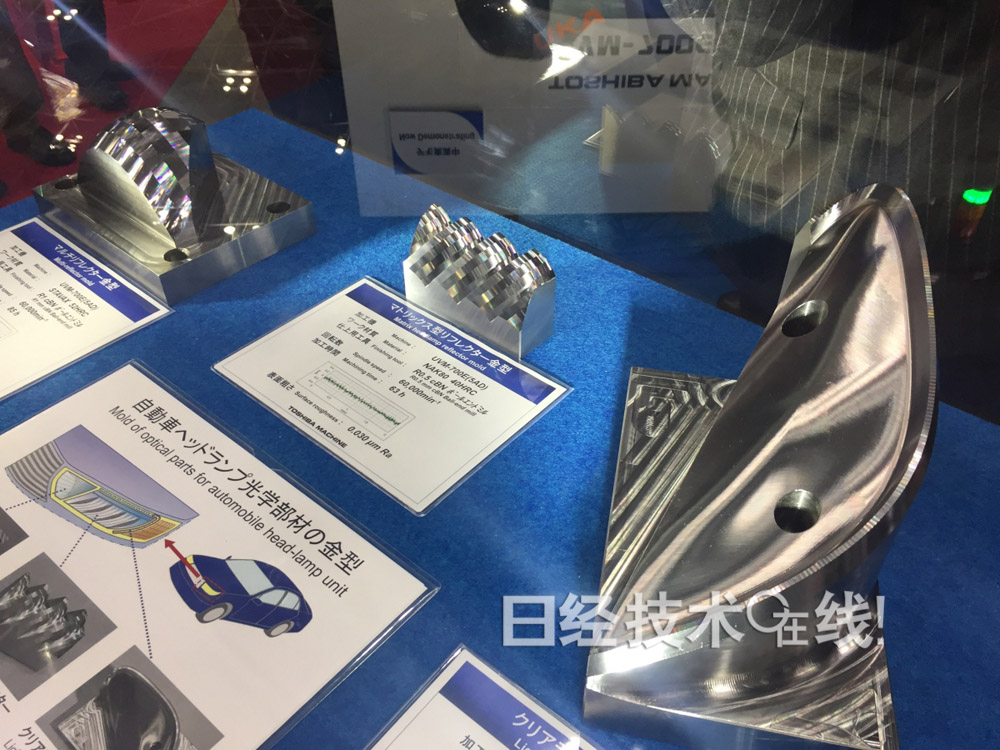

　　通過上述改進，提高了加工精度，實現了20nm精密表面粗糙度（算術平均粗糙度，Ra）。對于車載光學部件，可精密切削導光體、反射板等的模具，省去研磨工序（圖2）。
　　價格為7500萬日元（不含稅）。（記者：近岡 裕）
